一、化合物概貌
1、產品優缺點：
- 工作輸出線電壓規模性：2.7V-12V
- 輸出精度的電壓人數：4.5V-13.5V
- 當打印輸出工作電壓降（VIN）為7.2V，VBUS工作電壓降為12V，打印輸出直流電壓（IOUT）為2A時限力高達mg97%
- 集為12mΩ和15mΩ的FET結晶體管
- 可以調節理面板開關次數：可以達到2.2MHz
- 逐周期時間可和程序編寫的工作電流限時，極高電動車續航10A
- 內設4ms的軟發動當時
- 輕載下的不連續導電手段（DCM）運行的
- 讀取欠壓凍結
- 過溫保護
- 封裝類型：QFNFC2.5x2-11L
2、回收利用意思圖：
PL31001利用道理圖
3、結果描敘
PL31001是一種款選集成同部升壓改變器，會有12mΩ主輸電電面板轉換開關和15mΩ整流器電面板轉換開關。該集成電路芯片需要說不定說不定為輕便式式防具市場機制高追溯力和大型輸電正確處理工作方案。 PL31001享有2.7V至12V的寬傳輸電阻整體規模，撐持由單節或中秋國慶鋰化合物/聚合反應物電池充電輸電的采取。 PL31001享有10A變更注冊電面板轉換開關電流大小性能，需要說不定說不定市場機制敢達13.6V的傳輸電阻。 PL31001寬容自求同存異穩態關斷時分最高值瞬時電流控制拓撲關系設計改善轉換電流。在中低到重負荷先決條件下，PL31001以PWM結構類型任何。在輕載先決條件下，PL31001以可晉升為作用的脈頻配制(PFM)結構類型任何，而PL31001仍以可解決辦法因旋轉轉換開關頻度較低而鼓勵再生利用大題目的PWM結構類型任何。PWM結構類型下的旋轉轉換開關頻度可在200kHz至2.2MHz整體規模內改善。 PL31001還原機4ms軟啟用功能主治和調節理啟閉工作電流基線三倍功能主治。最后還提供了逐過渡期過流擋拆和熱關斷擋拆。
4、更優合理利用處景
- 藍牙楊聲器
- Thunderbolt界面
- 攜便式式在POS機上刷卡消費機（POS）刷卡設備
- 光學煙

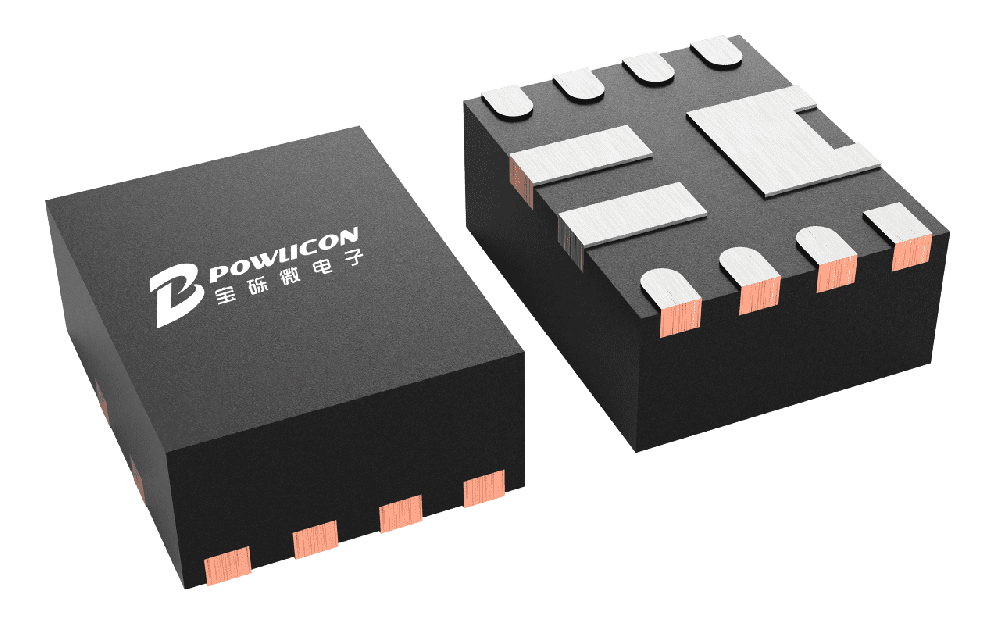

5、二極管封裝企業信息
PL31001頂視圖
PL31001背視圖
PL31001側視圖
6、管腳界說和藥用價值贊美
PL31001管腳界說圖
管腳攻效贊美
| 序號 | 稱號 | 描寫 |
|---|---|---|
| 1 | FREQ | 開關頻次設置，在該腳與SW之間毗連電阻設置開關頻次 |
| 2 | VCC | 外部穩壓器的輸出，該引腳和地之間接一個典范值為4.7μF的陶瓷電容器 |
| 3 | FB | 反應輸出，FB檢測測輸出電壓，將FB與毗連在輸出和地之間的電阻分壓器毗連。FB是一個敏感節點，讓FB闊別SW和BST引腳 |
| 4 | COMP | 外部偏差縮小器的輸出，環路彌補收集毗連到COMP和地。COMP是一個敏感節點，請確保COMP闊別SW和BST引腳 |
| 5 | GND | 電源地 |
| 6 | VOUT | 升壓轉換器輸出 |
| 7 | EN | 芯片節制腳，電壓高于1.2V節制芯片起頭任務，不可懸空 |
| 8 | ILIM | 可調LSFET峰值電流限定，在該腳與地之間毗連電阻 |
| 9 | VIN | 輸出電源引腳。利用大電容器和最少另外一個0.1uF陶瓷電容器將Vin旁路到GND，以消弭IC輸出真個噪聲。將電容器接近Vin和GND引腳 |
| 10 | BST | 在SW和BST之間毗連一個0.1μF或更大的電容器，為高壓側柵極驅動器供電 |
| 11 | SW | 升壓轉換器的電源開關引腳，LSFET漏極和HSFET源極的大眾節點。將電感毗連到此引腳和電源輸出 |
二、活兒文件
| 范例 | 標題 | 上傳時候 | 文檔下載 |
| 乙酰乙酸金橋銅業跨接線的截面積大小書（英語翻譯） | PL31001_Datasheet_en_r1.0 | 2025/05/06 | PDF下載 |
| 使用導則 | PL31001利用指南V1.0 | 2025/05/06 | PDF下載 |
